20-110 mm PERT машина за екструдиране на тръби

Усъвършенстваната 20-110 mm PERT машина за екструдиране на тръби на Yongte е професионално проектирана система за екструдиране, посветена на производството на полиетиленови тръби с малък диаметър с гладки вътрешни стени и прецизна точност на размерите. Интегрирана с автоматизирани процеси, енергийно ефективна работа и строг контрол на качеството, тази линия гарантира постоянно и превъзходно качество на продукта за масово производство.

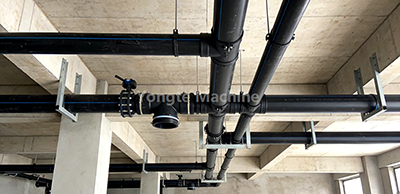

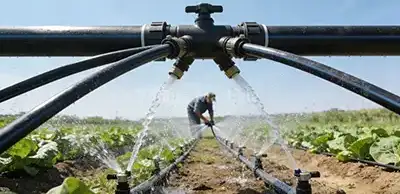

Оптимизиран с усъвършенствана едношнекова екструдираща технология и персонализиран дизайн на винта, той стабилно произвежда PERT тръби със стандартни диаметри от 20/25/32/40/50/63/75/90/110 mm. Линията се прилага широко в системи за водоснабдяване с питейна вода, отводняване на отпадни води, електрически тръбопроводи, водоснабдяване и отводняване на жилища, общински инфраструктурни проекти и широкомащабни селскостопански напоителни мрежи. Той поддържа както нови PERT материали, така и висококачествени рециклирани материали, отговаряйки на разнообразните производствени нужди на клиентите.

Поток на процеса

1. Смесване на суровини → PE смола + цветна мастербач
2. Вакуумно подаване → Автоматично транспортиране на материала
3. Съхнене на материала → Съдържание на влага ≤ 0,1%
4. Екструдер Пластифициране → 180-210 ℃, SJ75/33 едношнеков екструдер
5. Формоване на матрица → Режеща глава с кошница/спирална структура за равномерно екструдиране
6. Вакуумно калибриране → 0,06-0,08MPa, прецизно калибриране на размерите
7. Многостепенно охлаждане със спрей → Температура на водата <20℃, пълно и равномерно охлаждане
8. Лазерен печат → Маркиране на неконсумативи в реално време на продуктови спецификации и информация за партидата
9. Издърпване → 3-15 м/мин стабилна скорост, контрол на напрежението за предотвратяване на деформация
10. Рязане с фиксирана дължина → Рязане без стружки, ±1 mm точност
11. Подреждане на завършен продукт → Автоматично подредено подреждане, регулируема височина и слоеве

Предимство на процеса: Напълно автоматизираното непрекъснато производство осигурява висока ефективност, стабилно качество на тръбите и минимални материални отпадъци, реализирайки безпроблемна връзка на всички производствени връзки.

Параметър на продукта

Основни компоненти и детайли

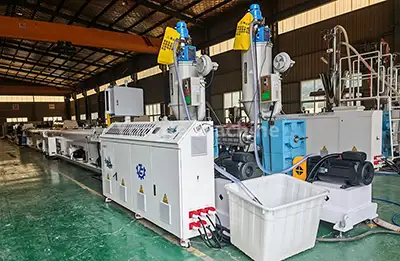

1. Система за подаване и сушене на материали Автоматичното вакуумно захранващо устройство транспортира PE материал към бункера за сушене без ръчна работа Процесът на прецизно сушене контролира съдържанието на влага под 0,1%, елиминирайки дефектите на мехурчетата и гарантирайки качеството на тръбата Затворената захранваща система предотвратява замърсяване на материала и изтичане на прах

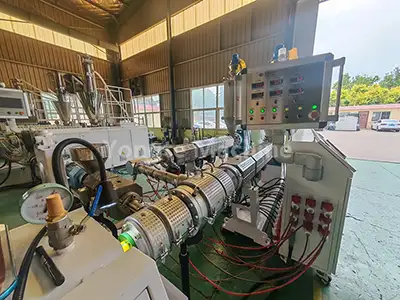

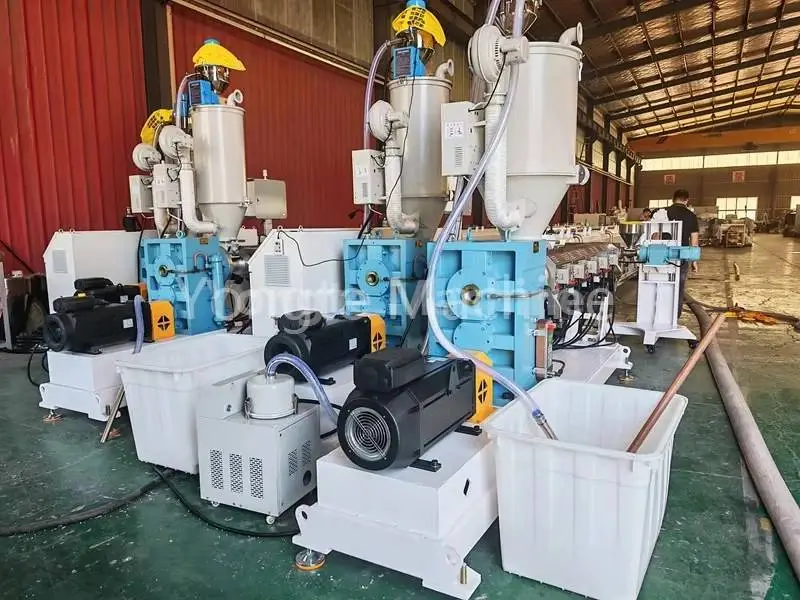

2. Тръбен екструдер SJ75/33 PERT Оборудван с 55kW енергоспестяващ серво мотор Inovance, намаляващ консумацията на енергия с 15-20% Скоростна кутия с директно задвижване с висока ефективност на трансмисията, нулеви течове на масло и лесна поддръжка Винтов цилиндър, изкован от 38CrMoALA легирана стомана с прецизно азотиране, устойчив на износване и корозия

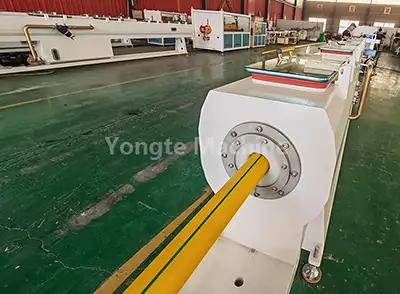

3. Екструдер за маркираща линия (SJ25) Специален екструдер за производство на линии за маркиране на тръби Поддръжка на единични или множество линии за маркиране, персонализирани според изискванията на клиента Синхронна скорост с главен екструдер, ясна и неизбледняваща маркировка

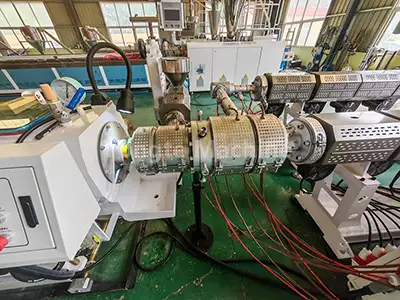

4. Специализирана форма за PE тръби Режеща глава с кош/спирална структура, осигуряваща равномерно екструдиране на материала и стабилна дебелина на стената на тръбата Високопрецизна обработка на матрици, гладки вътрешни и външни повърхности на тръби Устойчив материал на формата, лесен за разглобяване и почистване

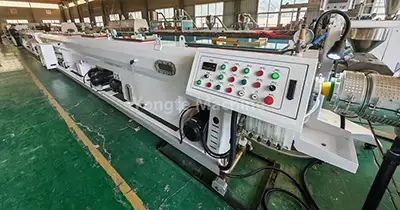

5. Резервоар за вакуумно калибриране Корпус от неръждаема стомана 304 за храни, устойчив на корозия и лесен за почистване 0.06-0.08MPa стабилна вакуумна адсорбция, бързо и прецизно калибриране на размерите Многозонова система за контрол на вакуума + ефективно охлаждане с циркулация на водата, осигуряваща кръглост на тръбата и точност на размерите Адаптиране към високоскоростно производство, без деформация на тръбните заготовки
6. Резервоар за охлаждане на спрей 9m многостепенна технология за охлаждане със спрей, температура на водата, контролирана под 20 ℃ Бързо и равномерно охлаждане на тръбите, осигуряващо стабилни физически свойства на HDPE материалите 304 структура от неръждаема стомана, отлична издръжливост и устойчивост на корозия Подвижни пръскащи дюзи, лесни за поддръжка и почистване
7. Теглеща машина 3-15m/min безстепенно регулиране на скоростта на преобразуване на честотата, стабилно и равномерно сцепление Прецизна система за контрол на напрежението, предотвратяваща деформация на тръбата и осигуряваща постоянна дължина Устойчиви на износване теглителни блокове, неплъзгащи се и дълъг експлоатационен живот Синхронна работа с екструдер и резачка, осъществяваща свързан контрол

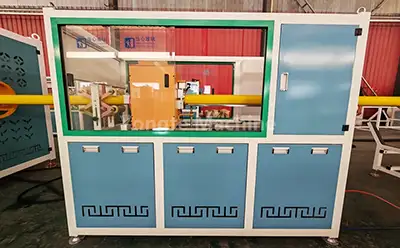

8. Планетарен фреза Автоматично рязане с фиксирана дължина без стружки, гладки краища на тръбите без грапавини Оптимизиран за HDPE тръби с малък и среден диаметър, висока ефективност на рязане ±1 mm висока прецизност на рязане, минимизиране на материалните отпадъци Автоматично рязане със сигнална връзка, без ръчна намеса

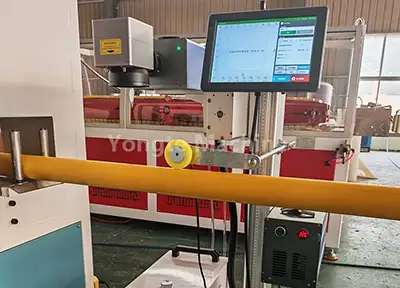

9. Лазерна печатаща машина Технология за лазерно маркиране без консумативи, ниски експлоатационни разходи Печат в реално време на продуктови спецификации, номер на партида, дата на производство и друга информация Ясна и устойчива на надраскване маркировка, отговаряща на международните стандарти за етикетиране на продукти Автоматично съпоставяне на скоростта с производствената линия, без липсващ печат

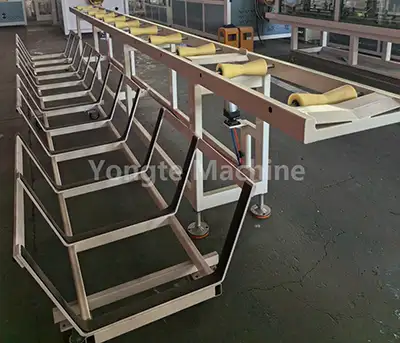

10. Автоматичен стелаж за подреждане Автоматично подреждане на готови HDPE тръби, което спестява разходи за труд Регулируема височина на подреждане и брой слоеве, адаптиране към различни дължини на тръби и нужди за съхранение Стабилна структура за подреждане, предотвратяваща сблъсък на тръби и повреда Оборудван с ограничена защита, безопасна и надеждна работа

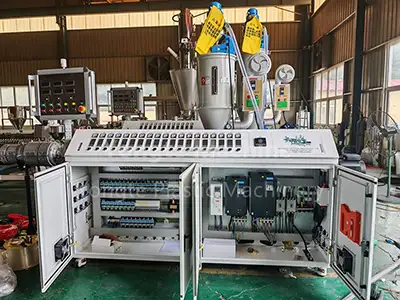

11. Електрическа система за управление Интегрирани високопроизводителни компоненти: ABB честотни преобразуватели, Siemens контактори, Omron температурни контролери, Inovance серво контролери PLC програмирана система за управление, поддържаща синхронизация на скоростта и автоматична настройка на параметрите Удобен за потребителя интерфейс за работа със сензорен екран, прост и лесен за научаване, не са необходими професионални умения Пълни функции за защита на безопасността: пренапрежение, свръхток, прегряване и аварийно спиране Централизиран електрически шкаф за управление, изрядно окабеляване и лесна поддръжка

Основни предимства на линията за екструдиране Yongte

Здрава и издръжлива структура на оборудването

• Висококачествена вертикална скоростна кутия с директно задвижване: висока ефективност на трансмисията, голяма товароносимост, нулево изтичане на масло, отлично разсейване на топлината
• Основа на машината, изработена от здрава стоманена плоча, обработена чрез прецизно CNC рязане и шлайфане, точни размери и стабилна работа
• Всички части в контакт с материал/вода използват неръждаема стомана 304, повишена устойчивост на корозия и хигиена
• Винт и цилиндър, изработени от персонализирани устойчиви на износване материали, адаптирани за обработка на HDPE материали, дълъг експлоатационен живот
• Епоксидно прахово покритие върху цялата машина, отлична устойчивост на ръжда и стабилност на цвета, подходящо за тежки производствени среди

Високоефективна и енергоспестяваща конфигурация

• Сервомотор Inovance с известната марка: намалява консумацията на енергия с 15-20%, прецизен контрол на скоростта и въртящия момент, бърза реакция
• Инфрачервена нагревателна намотка: висока ефективност на отопление, равномерна температура, ниска загуба на енергия
• Оптимизиран дизайн на винта: подобрена ефективност на пластифициране, намалено време на престой на материала, висока производителност на екструзия
• Регулиране на скоростта на преобразуване на честотата за всички основни компоненти, реализирайки енергоспестяваща работа според производствените нужди

Напълно автоматизирана и интелигентна работа

• Напълно автоматизирано производство на едно гише: от подаване на суровини до подреждане на готовия продукт, без необходимост от ръчна работа
• Усъвършенствана PLC система за управление, поддържаща автоматично регулиране на параметрите и синхронизиране на скоростта, лесна за работа
• Опционална система за автоматично смесване и дозиране на материали, реализираща интегрирана автоматизирана производствена линия
• Мониторинг в реално време на производствените параметри, с функция за необичайна аларма, намалявайки процента на производствени грешки
• Удобен за потребителя интерфейс, просто обучение за оператори, бърза работа

Стриктен контрол на качеството и тестване преди доставка

• Всяка машина се подлага на многоетапно задълбочено тестване на производителността преди изпращане, гарантирайки оптимална функционалност
• 72-часов тест за непрекъснато натоварване, потвърждаващ стабилната производствена производителност на цялата линия
• Калибриране на параметъра на екструдиране и стрес тест на ключови компоненти, гарантиращи висококачествено производство на тръби
• Стриктна проверка на качеството на всички части и компоненти, отхвърляне на неквалифицирани продукти

Цялостно следпродажбено обслужване и гаранция

📅 3-годишна гаранция - Покрива всички основни компоненти на оборудването, безпроблемна работа по време на гаранционния период

🛠️ Техническа поддръжка през целия живот - Постоянна техническа консултация, професионално ръководство за поддръжка и отстраняване на неизправности на място

🚛 Инсталиране и обучение на място - Безплатно инсталиране и отстраняване на грешки на място, цялостно обучение на оператора, персонализирано ръководство за работа

🔧 Доставка на оригинални резервни части - Дългосрочна доставка на оригинални резервни части, бърза доставка и разумна цена

📞 24/7 онлайн услуга - Професионален търговски и технически екип, навременен отговор на всички запитвания в рамките на 1 час
