Влиянието на формата на гофрирана вълна върху производителността на продукта на едностенна гофрирана тръба

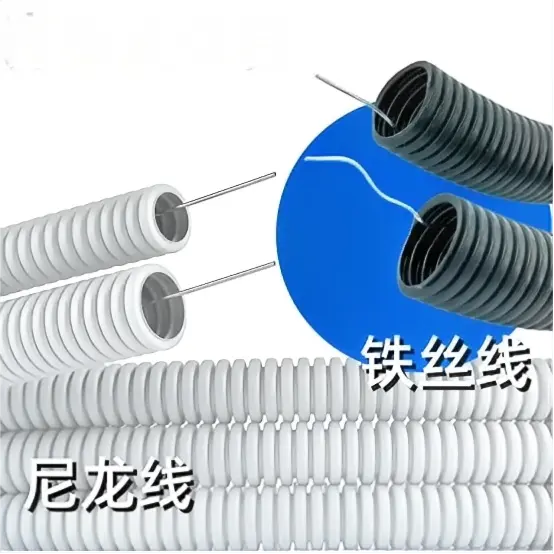

Едностенните гофрирани тръби предлагат широка гъвкавост на приложение благодарение на техния уникален структурен дизайн и свойства на материала. Те служат като идеални решения за дренажни системи в жилищни и търговски сгради, като ефективно канализират дъждовната и отпадната вода с оптимален капацитет на потока. При сценарии за управление на кабели тези тръби функционират като здрави защитни тръбопроводи за електрически и комуникационни кабели, комбинирайки издръжливост с гъвкави възможности за монтаж. Леката конструкция минимизира усилието за манипулиране по време на монтажа, докато присъщата устойчивост на корозия гарантира дългосрочна стабилност на работата при различни условия на околната среда. Освен това тяхното приложение се простира до селскостопански напоителни системи, където те улесняват прецизното разпределение на водата към културите, повишавайки ефективността на напояването и използването на ресурсите.

Когато използвамемашина за гофрирани тръби с една стеназа да се направи гофрирана тръба, има различни видове форма на гребена на вълната, които могат да бъдат направени според изискванията за използване. Формата на гребена на вълната служи като основен структурен параметър, управляващ твърдостта на пръстена, гъвкавостта, устойчивостта на удар, разпределението на напрежението, динамиката на флуида и ефективността на монтаж на едностенни гофрирани тръби.

1. Форма на пика на основната вълна и влияние върху производителността на ядрото

1. Трапецовидна вълна (най-често използвана в инженерството, представляваща приблизително 76%)

· Конструктивните характеристики са следните: гребенът е плосък, страничната стена е наклонена, а коритото е предимно закръглено.

· Влияние върху производителността

o Висока периферна твърдост: Голямата опорна площ на равнината на пика на вълната осигурява силна устойчивост на радиални сили на натиск, което позволява реализирането на степени с висока твърдост (SN4–SN16).

o Концентрация на напрежението: Концентрацията на напрежението е лесно да се появи в острия ъгъл на пика на вълната, измереното максимално напрежение може да достигне 2,3 пъти от средното напрежение и напукването от умора е лесно при дългосрочно натоварване.

o Устойчивостта на удар обикновено е слаба: острия ъгъл има слабо поглъщане на енергията на удара и силата на удар на просто поддържаната греда обикновено е ниска.

o Икономия: висока конструктивна ефективност, по-малко потребление на материал при същата твърдост.

· Сценарии на приложение: Конвенционални проекти с високи изисквания за твърдост, като общински дренаж, изпускане на отпадни води и комуникационно окабеляване.

2. Кръгова дъга / синусоида

· Характеристиките на структурата са плавен преход на вълновия връх и вдлъбнатина без остър ъгъл.

· Влияние върху производителността

o Разпределението на напрежението е равномерно: няма точки на концентрация на напрежение, отлична устойчивост на умора и напукване, дълъг експлоатационен живот.

o Добра гъвкавост: силна способност за аксиална и периферна деформация, добра способност за адаптиране към неравномерно слягане на основата.

o Ефективност при ниска твърдост: При същото използване на материала твърдостта на пръстена е по-ниска от тази на трапецовидната вълна, което изисква допълнителна дебелина на стената или компенсация на височината на вълната, което увеличава разходите.

o Контактната площ на пика на вълната е малка и локалната компресия лесно може да бъде вдлъбната.

· Сценарии на приложение: мека почвена основа, безизкопна конструкция, често огъване на трасето на кабела и временен дренаж.

3. U-образна вълна

· Особеностите на структурата са следните: гребенът е лек, коритото е голяма дъга, а цялата форма е близка до правоъгълник със заоблени ъгли.

· Влияние върху производителността

o Изчерпателната производителност е балансирана: има твърдостта на трапецовидна вълна и гъвкавостта на кръгла вълна, а разпределението на напрежението е по-равномерно.

o Отлична производителност на течности: гладка вътрешна стена, ниско съпротивление на течности, силна способност за самопочистване и устойчивост на натрупване на кал.

o Стабилен монтаж: Голямата контактна площ на външната повърхност предотвратява търкалянето по време на монтажа, улеснявайки сигурната конструкция.

· Приложими сценарии: дренаж на земеделска земя, събиране на дъждовна вода и общински тръбопроводи с умерено натоварване.

4. V-образна вълна

· Структурни характеристики: остри гребени, тесни вдлъбнатини и малки ъгли на страничните стени.

· Влияние върху производителността

o Висока локална твърдост: Пикът на вълната има силна способност против пробиване и удар, което е подходящо за пренасяне на твърди частици.

o Изключително слаба гъвкавост: трудно се огъва аксиално и е склонен към счупване в точката на огъване.

o Концентрацията на напрежението е сериозна и пукнатината е лесна за възникване под острия ъгъл на върха и вдлъбнатината на вълната, така че дебелината на стената трябва да бъде удебелена, за да се компенсира.

· Сценарии на приложение: транспортиране на остатъци от промишлени отпадъци, отводняване на мини и специални условия на работа, устойчиви на удар.

5. Композитна/извита вълна (напр. S-Rib)

· Характеристиките на структурата са микро-дъгата в горната част на гребена на вълната и прехода на извивката на страничната стена, които съчетават предимствата на трапецовидна и кръгла вълна.

· Влияние върху производителността

o Съвместно подобрение: При запазване на висока твърдост на пръстена (напр. SN8), якостта на удар на просто поддържани греди може да се увеличи с над 20%.

o Оптимизиране на напрежението: Премахването на острите ъгли значително намалява концентрацията на напрежение и подобрява дългосрочната надеждност.

o Цената е по-висока поради сложната форма и процес.

· Приложими сценарии: общински проекти с висок стандарт, безизкопно прокарване на тръби и вкопани тръбопроводи на дълги разстояния.

II. Систематично влияние на формата на вълната върху критичната производителност

III. Основни принципи за избор на модел

1. Приоритет на твърдост: голямо натоварване, дълбоко заравяне, сценарии с високо почвено покритие → изберете трапецовидна вълна или композитна вълна.

2. Гъвкав приоритет: мека почва, чувствителна към слягане, без изкопни работи → изберете дъгова вълна или U-образна вълна.

3. Приоритет на течността: дренаж, изпускане на отпадни води и против запушване → изберете U-образна вълна или дъгова вълна.

4. Приоритет на устойчивост на удар: пренасяне на твърдо-течна смес, мина, индустрия → изберете V-вълна или композитна вълна.

5. Приоритет на разходите: конвенционална общинска и нарезна → предпочита се трапецовидна вълна.

IV. Синергични ефекти на поддържащите пикове параметри

Оптималното изпълнение на формата на гребена на вълната може да се постигне чрез координиран дизайн на височината на вълната, разстоянието между вълните и дебелината на стената.

· Височина на вълната: Колкото по-висока е височината на вълната, толкова по-голяма е твърдостта на пръстена, но гъвкавостта намалява и материалът се увеличава.

· Разстояние между вълните: Ако разстоянието между вълните е твърде малко, аксиалната коравина става прекалено висока, което е неблагоприятно за адаптиране на слягането; ако разстоянието между вълните е твърде голямо, опората по периферията става недостатъчна, което води до локално изкълчване.

· Дебелина на стената: За вълни с остри ръбове (трапецовидни или V-образни), стената трябва да бъде подходящо удебелена на върха на вълната, за да се намали концентрацията на напрежение.
