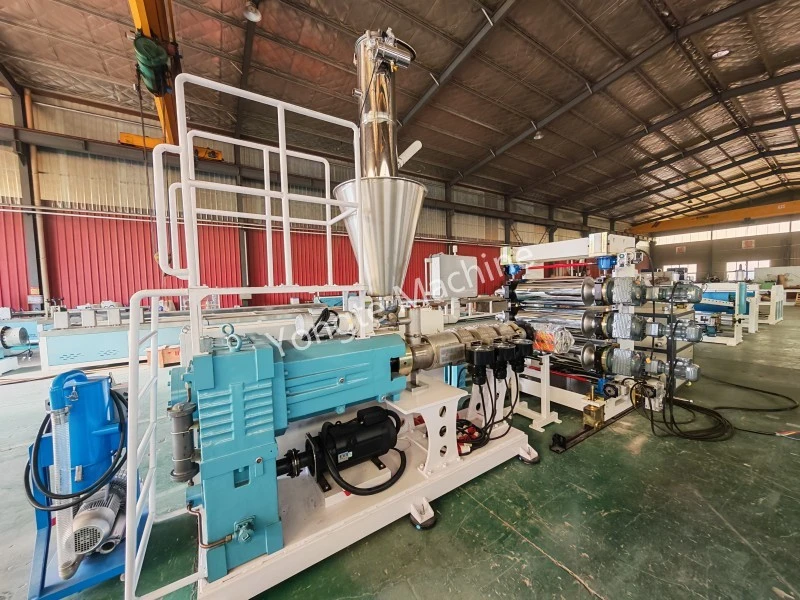

1200 mm линия за екструдиране на PVC тънки листове

Общ преглед на продукта

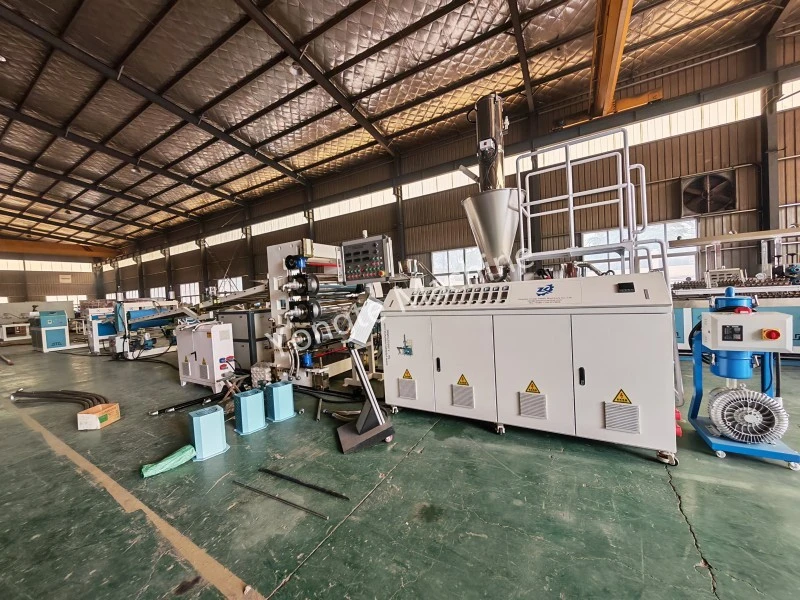

Линията за екструдиране на PVC тънки листове Yongte 1200 mm е специално разработена за производство на твърди и полутвърди PVC тънки листове. Той интегрира коничен двушнеков екструдер с висок въртящ момент, прецизен триролков каландриращ модул, автоматична система за контрол на температурата и интелигентна система за подаване, осигуряваща еднаква дебелина, гладка повърхност и дългосрочна стабилна работа. Използвайки нашата собствена усъвършенствана технология, включително прецизен серво задвижван контрол на екструзията и оптимизиран дизайн на винта, нашата PVC линия за екструдиране на тънки листове постига впечатляваща производствена скорост от 10 метра в минута, като същевременно поддържа постоянен толеранс на дебелината в рамките на ±0,02 mm.

Основни технически параметри

Пълен списък с оборудване и снимки

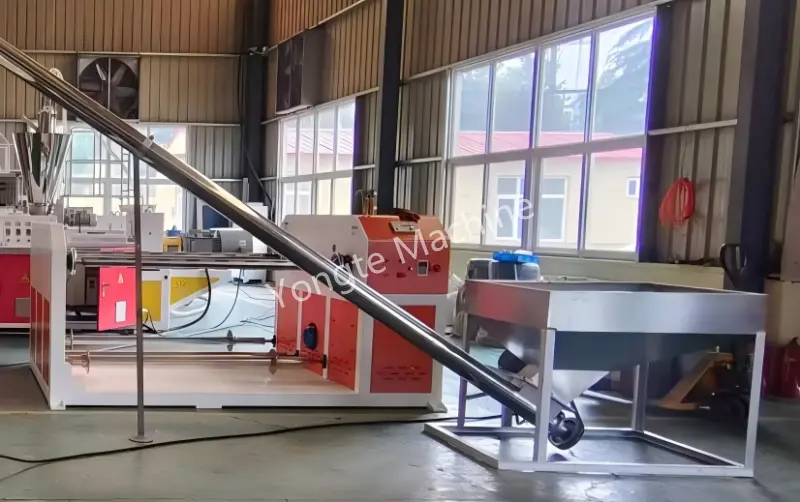

Автоматично зареждане на материали: автоматично подаване на винт от неръждаема стомана 304, стабилно подаване и защита на околната среда без прах.

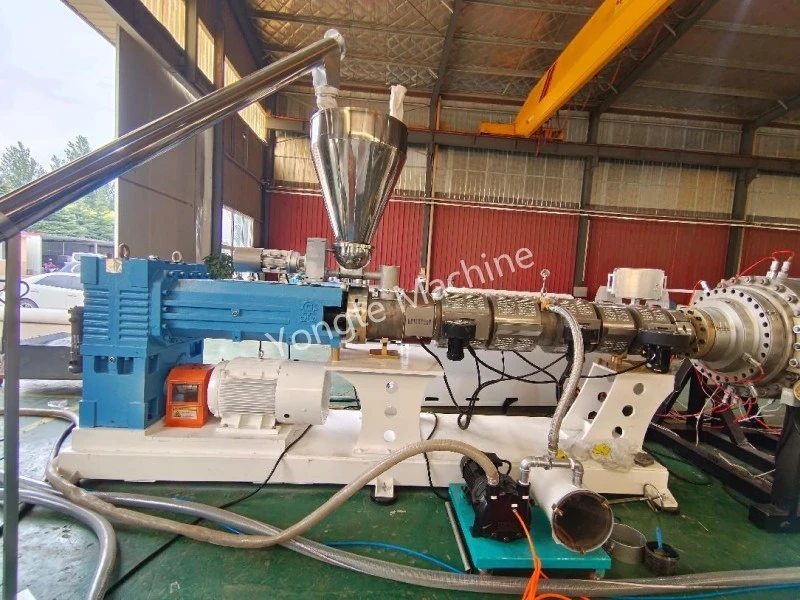

Конусен двушнеков екструдер: Основната екструдерна машина с висок въртящ момент SJSZ80/156 разполага с 156 mm шнек с голям диаметър и L/D съотношение 22:1, осигурявайки изключителна ефективност на пластификация, като същевременно поддържа ниско напрежение на срязване - специално оптимизирано за чувствителните към топлина свойства на PVC. Оборудван с шнеков цилиндър от закалена сплав (HRC 58-62) и прецизно обработени транспортни елементи, той осигурява равномерно смесване на стопилката и стабилно изходно налягане, като ефективно предотвратява разграждането на материала дори по време на продължителни производствени цикли. Системата за задвижване на серво контрола на скоростта на екструдера (55kW серво мотор) позволява безстепенно регулиране на скоростта от 5 до 35 rpm, приспособявайки се към различни PVC състави, включително твърди, полутвърди и модифицирани степени с калциев карбонат и добавки.

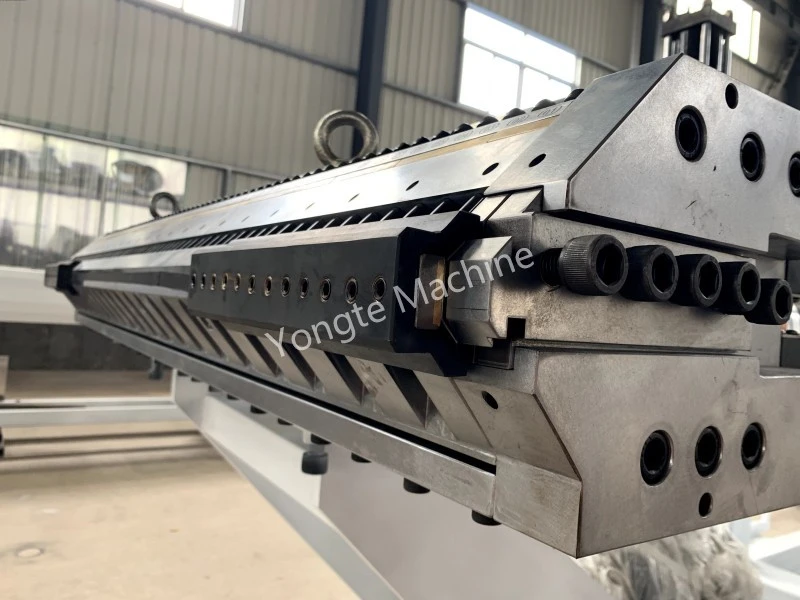

T-тип матрица: 1200 mm широка матрица тип закачалка, прецизно формоване с дебелина 0,4–2 mm.

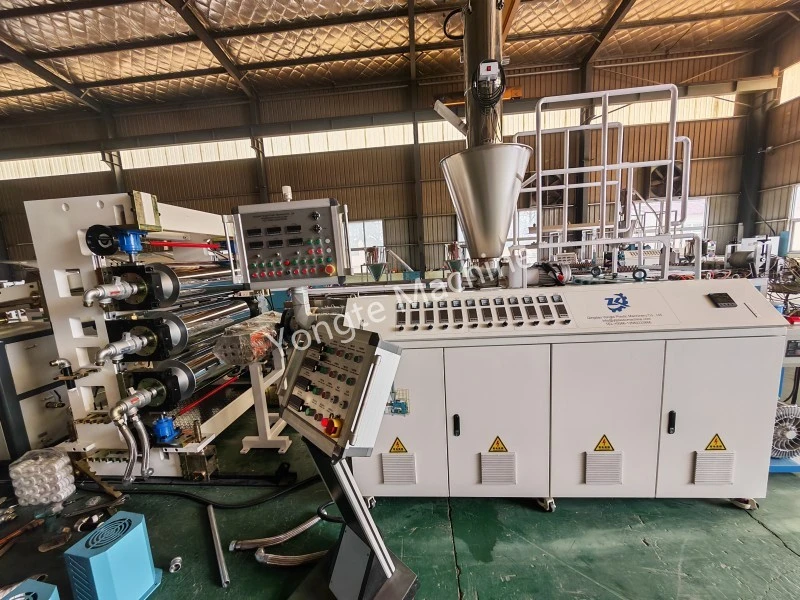

Триролков каландриращ модул: включващ безшевни стоманени тръби с прецизно закаляване и темпериране, повърхността на ролката постига твърдост от HRC≥62 и огледално покритие Ra≤0,2μm, осигурявайки изключителна устойчивост на износване и качество на повърхността на листа. Оборудван със серво задвижвана система за регулиране на междината (време за реакция ≤0,1 s), той позволява контрол на дебелината на микронно ниво (диапазон на регулиране 0,4–2 mm) с повторяемост в рамките на ±0,01 mm. Системата за контрол на температурата на ролката с три зони, използваща циркулиращо топлопреносно масло, поддържа прецизна температурна стабилност от ±1 ℃ по цялата дължина на ролката (1200 mm работна ширина), елиминирайки термичната деформация и осигурявайки равномерно охлаждане на листа. Всяка ролка е независимо регулируема за скорост (5–35 rpm) и натиск (0–150N/cm), приспособявайки се към различни PVC състави и изисквания за дебелина, като същевременно минимизира вътрешното напрежение в готовия лист.

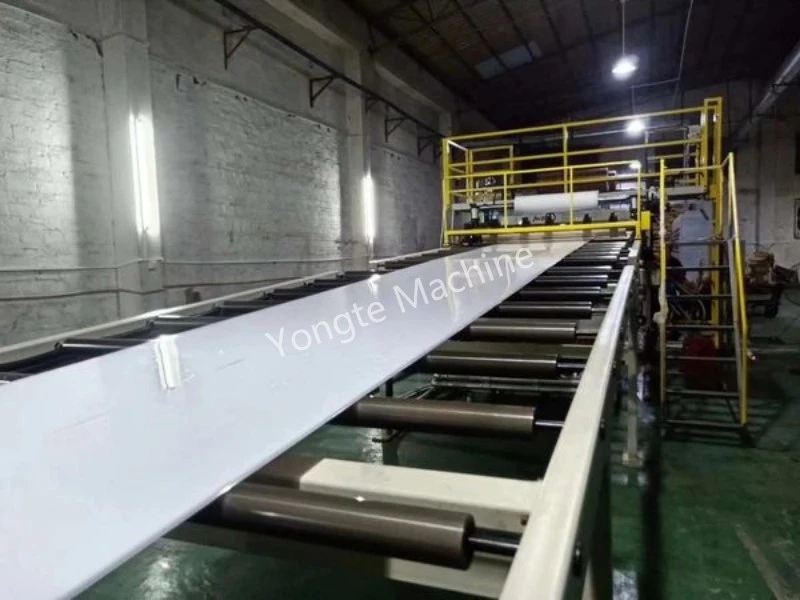

Охлаждаща скоба: 6-метрова ролкова конвейерна скоба от неръждаема стомана за равномерно охлаждане и предотвратяване на изкривяване.

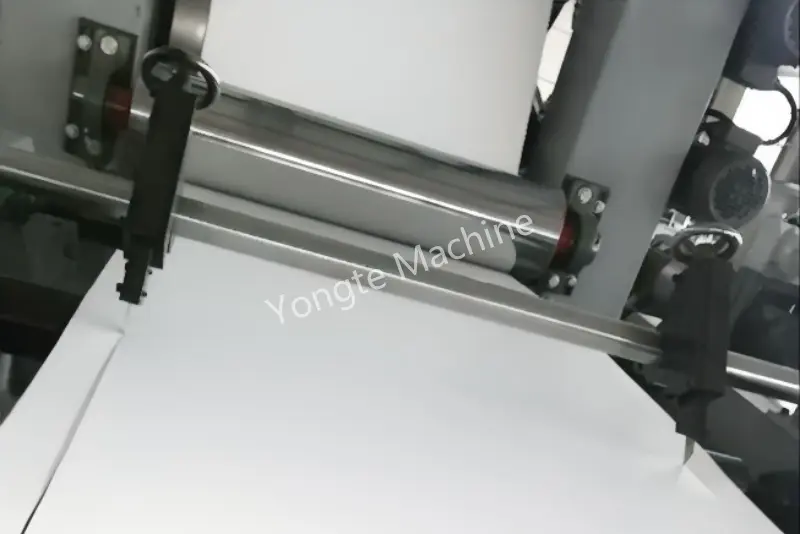

Онлайн автоматичен тример за ръбове: Онлайн автоматично подрязване на ръбове, централизирано рециклиране на отпадъци за намаляване на загубите.

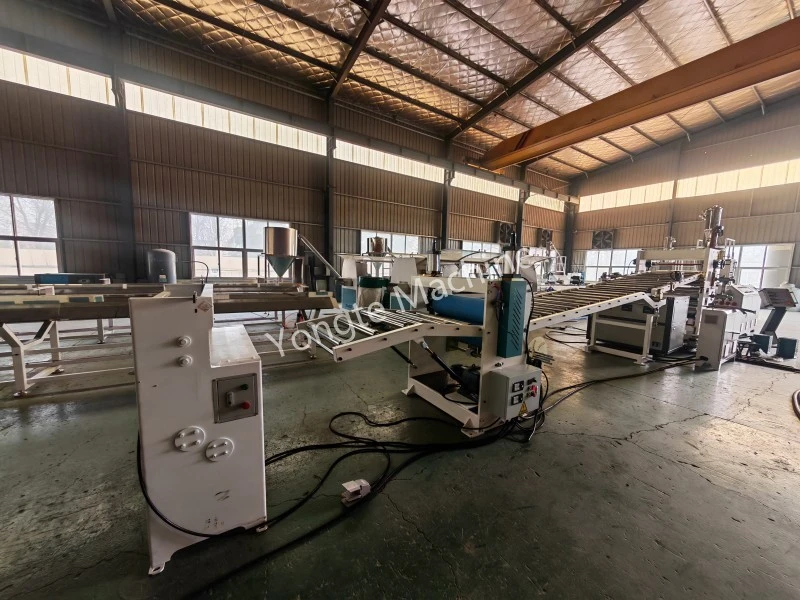

Изтеглящо устройство: Двойна гумена ролкова серво тяга, стабилна работа и стабилно напрежение.

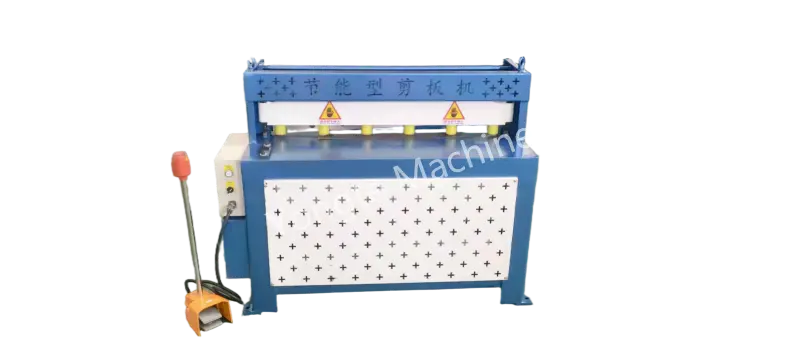

Автоматична машина за рязане: тя може да нареже PVC тънкия лист на парчета с необходимата дължина, след което PVC листът трябва да бъде подреден заедно. тази машина за рязане е оборудвана със серво мотор за високоскоростно и автоматично рязане. режещия ръб без никакви повреди

Интелигентна електрическа система за управление: контрол на температурата Omron, инвертор ABB, серво Inovance, контактор Siemens/Schneider; допълнителен PLC + 10-инчов HMI сензорен екран за наблюдение в реално време и настройка с едно щракване на всички параметри.

Ключови предимства

1. Висок въртящ момент и отлично пластифициране: Сегментиран цилиндър, прецизен температурен контрол и оптимизирана конфигурация на винта осигуряват равномерно смесване и достатъчна пластификация, подходящи за стабилно производство на различни формули.
2. Стабилен и високоскоростен изход: Мощна задвижваща система с линейна скорост от 15–30 m/min (регулируема според дебелината), стабилен изход и по-ниска консумация на енергия.
3. Свръхпрецизен контрол на дебелината: Триролков серво контрол на процепа + вътрешно циркулационно охлаждане на ролки, с толеранс на дебелината от ±0,03 mm по цялата ширина от 600 mm и равна повърхност без дефекти.
4. Интелигентно и стабилно хранене: Дозиране на загуба на тегло + обратна връзка със затворен цикъл, прецизно съотношение на суровините, намаляване на колебанията в състава и отпадъците.
5. Интелигентно централно управление: 10-инчов HMI сензорен екран в реално време следи ключови данни като налягане на топене, температура на ролката и дебелина на листа, с настройка на параметрите с едно щракване и лесна работа.
6. Перфектно охлаждане и формоване: регулируем конвейер за охлаждане с въздушен нож + система за контрол на напрежението, осигуряваща пълно оформяне без деформация или изкривяване.
7. Непрекъсната работа 24 часа в денонощието, 7 дни в седмицата: Бързосменяемите устни на матрицата и лесната за почистване ролкова система намаляват времето за престой по време на промени в материала или спецификацията, отговаряйки на нуждите на непрекъснатото производство на големи партиди.
8. Компактен и спестяващ място: Компактен дизайн, спестяващ място, разумни канали за поддръжка, удобен за ежедневна поддръжка.
9. Пълна следпродажбена поддръжка: Осигурете услуги от пълен цикъл като монтаж на място, обучение на оператори и доставка на резервни части, за да осигурите дългосрочна и надеждна работа на оборудването.

Приложение

Специално проектирани и оптимизирани за производството на висококачествени PVC тънки листови материали, получените готови продукти показват изключителни и здрави адхезионни свойства, осигуряващи надеждно свързване в различни приложения. Те също така демонстрират изключителна издръжливост и дългосрочна производителност, способни да издържат на стресовите фактори на околната среда и да поддържат целостта си във времето. Освен това, тези продукти могат да се похвалят с отлична и изискана текстура на външен вид, осигуряваща гладка, последователна и визуално привлекателна повърхност. Тези комбинирани атрибути напълно задоволяват и надхвърлят строгите стандарти за качество и строгите изисквания, определени от съоръженията за производство на мебели от висок клас, което ги прави идеален избор за първокласно производство на мебели.
